在动力电池系统中，液冷板布局不是简单选择“底冷”或“侧冷”，而是一个涉及热管理、结构设计、制造工艺和量产可行性的系统工程。真正影响方案优劣的，通常是电芯类型、包内空间、热传导路径、目标温差、散热负荷、重量、压降、成本和制造边界等因素。不同电芯结构差异很大，因此液冷板布局逻辑也完全不同。
标准做法是先判断电芯类型、包内空间、主要热路径、允许温差、散热需求、压降/重量/成本约束及量产可行性，再匹配液冷方案。一般来说，方形电池重点看空间、热路径和温差目标；软包电池重点看夹层空间、接触均匀性与受力方式；圆柱电池重点看蛇形冷却管布局、流道尺寸、绝缘和制造工艺。液冷板布局没有统一答案，必须结合项目条件判断。
如果只看“哪种冷却方式更常见”，后期很容易出现热失衡、鼓包、装配干涉或量产不稳定等问题。真正有效的液冷方案，不在于形式本身，而在于是否适配项目边界。下面将围绕读者最关心的问题，分别说明方形、软包与圆柱电芯该如何选择液冷板布局。
方形电池应用广泛，但液冷板布局不能直接默认底部冷却。是否适合底冷，必须结合空间、热路径和工况目标来判断。
方形电池不能默认采用底部液冷板，因为至少要同时满足三个条件：底部空间足够、热量适合从底部导出、单面冷却能够满足温差和散热要求。如果其中一项不满足，就要考虑侧冷或复合冷却。
方形电池液冷板布局通常要看三点：包内空间、发热源分布、目标温差和散热需求。
空间包括电芯底部可利用空间、模组固定方式、装配路径、系统允许重量，以及冷板工作压力和结构强度要求。
热路径则要判断热量主要从底部还是大面传出，以及 TIM 接触是否稳定。若再叠加快充、高倍率或高温工况，单面底冷未必足够。
对方形电池来说，液冷板能否真正落地，首先取决于空间条件。因为液冷板必须与模组、管路、固定结构和防护件协同设计。

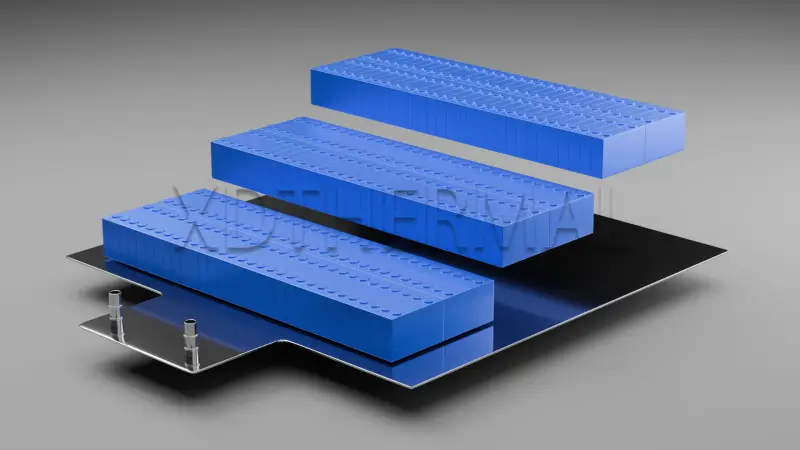

如果底部空间充足，底部冷却通常最成熟、最容易量产；如果高度受限或侧面有间隙，则可考虑侧面冷却；如果属于高功率或高能量密度系统，则可能需要双面或复合冷却，但结构和成本都会提升。
空间判断不能只看“能不能放进去”，还要看装配路径是否顺畅、模组固定方式是否占用换热面，以及系统重量限制是否会影响板厚设计。特别是在轻量化项目中，冷板板厚与耐压能力必须联动考虑。例如若采用0.8+1 mm板厚，在2.5 bar左右工况下，局部可能出现鼓包风险。因此，空间、重量、板厚、耐压和装配必须一起评估。
虽然方形电池外形规则，但热量并不会从所有表面均匀释放。液冷板布局是否有效，关键在于是否贴近主要热传导路径。

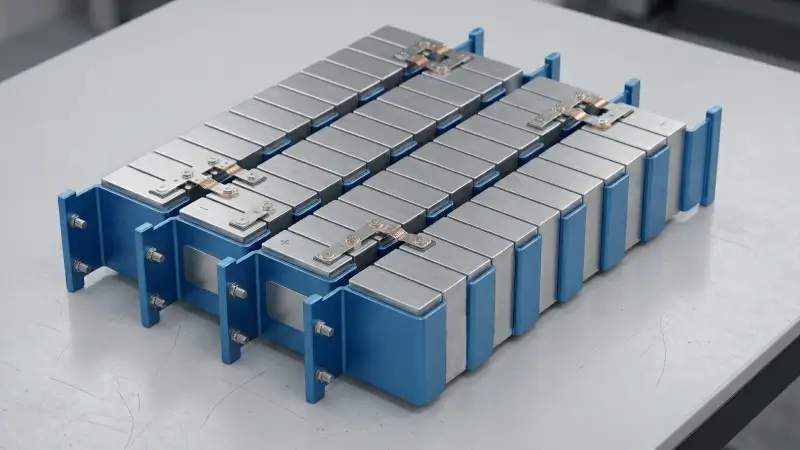

如果热量主要从底面传出，底部冷却效率更高；如果侧面具备更大有效换热面积，且结构允许，则侧冷更有优势；如果单一方向不足，则应考虑底部加侧面的复合布局。
热路径判断通常要看热量更容易从底部还是大面传出、模组压紧结构是否影响导热，以及TIM 接触是否长期稳定。若 TIM 局部接触不好，即使布局方向正确，换热能力也会下降。对于高热流密度项目，单一换热面可能无法满足要求，这时就需要增加接触面积、缩短热路径，或采用复合冷却方案。
并不是所有方形电池项目都需要复杂冷却结构。很多中等负荷场景下，单面冷却已经足够，但高热负荷场景就不同。
当系统处于高倍率充放电、快充、高环境温度运行或长时间高负载输出等工况时，如果单面冷却无法满足温差和散热要求，就需要通过增大接触面积、优化流道、缩短热路径，或采用双面/复合冷却来控制热点。
双面或复合冷却的核心，是在热负荷增加时扩大有效换热面并改善热量导出路径。但这类方案会同时带来更高的结构复杂度、更严格的装配要求、更高成本以及更复杂的流道和密封设计。因此，只有当热管理收益明显高于结构与工艺代价时，双面或复合冷却才值得采用。
软包电池比方形电池更依赖结构接触状态。由于其壳体更柔、表面更大且更薄，冷板长期效果高度依赖接触和受力是否稳定。
软包电池更强调接触均匀性和受力方式，是因为冷却效果不仅取决于流道设计，还高度依赖夹持方式、电芯膨胀控制、冷板接触压力和装配一致性。如果接触不均匀，换热就会不稳定。
软包液冷方案没有绝对最佳答案，通常要在模组级散热性能和整包级集成能力之间权衡。由于电芯在使用周期中会膨胀，冷板接触状态也会变化。如果夹持不足、受力不均或装配公差过大，局部换热能力就会下降。因此，软包液冷板布局不仅要看冷板放在哪里，更要看它是否能长期保持均匀、稳定的热接触。
夹层式冷却是软包电池最典型的液冷方案之一，因为它直接利用电芯大面换热，热路径更短。
夹层式冷却适用于软包电池，主要因为它具备换热路径短、接触面积大、温度均匀性较好等优势，尤其适合对一致性和温差控制要求较高的系统。
夹层式冷却通常将液冷板布置在两片电芯之间，使热量更快传到冷却结构。但它也对工程设计提出更高要求，例如电芯膨胀后接触压力是否稳定、模组压紧是否均匀、冷板厚度是否占用过多空间，以及装配公差是否影响平整度。对软包项目来说，一个关键结论是：接触均匀性往往和冷板流道设计同等重要。

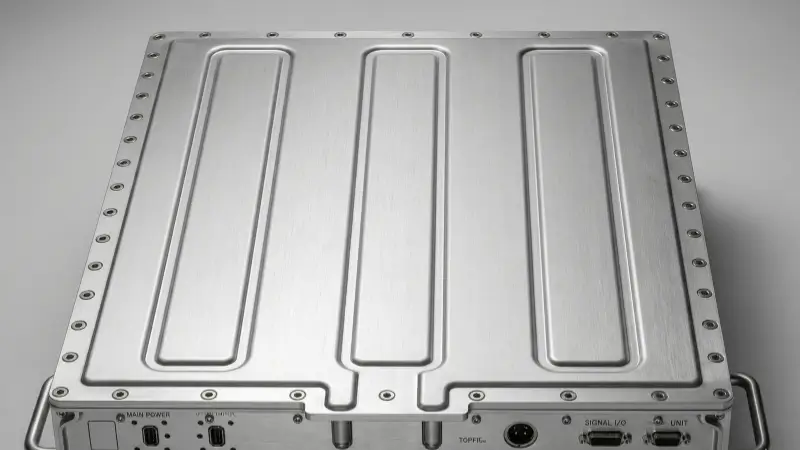

除了夹层式方案，软包项目还常采用将冷却结构集成到箱体或上盖中的方案。这类设计更偏向系统级集成。
一体箱或上盖冷却更适合那些重视整包平台化、零部件简化、标准化装配和整体集成效率的软包项目，但它对箱体平面度、焊接变形控制和装配精度要求更高，且热路径通常比夹层式更长。
这类方案的优势在于减少独立部件数量，提高整包一体化程度，便于平台化开发。但它往往需要更高的箱体制造精度和更严格的焊接控制，否则冷却结构的实际接触效果会受影响。同时，由于冷却面通常离发热核心更远，其热效率一般不如夹层式直接。因此，这类方案本质上是在“热效率”和“系统集成效率”之间找平衡。
软包电池液冷板布局的难点，不在于方案种类多，而在于每种方案都高度依赖项目边界条件。前期判断不完整，后期风险会很大。
软包电池选液冷板布局时，至少要确认五个问题：是否有足够夹层空间？电芯膨胀是否影响接触稳定性？系统对温差均匀性要求有多高？项目更看重模组散热还是整包集成？装配过程中是否容易保证一致性？
这五个问题分别对应空间、结构、热目标、系统集成和制造装配五个维度。只有全部判断清楚，才能知道项目更适合夹层式还是一体箱/上盖方案。例如，有些项目对温差一致性要求很高，但模组空间不足；有些项目追求整包集成，但装配精度和箱体平面度又难以稳定控制。因此，软包液冷布局的关键不在“哪个名字更先进”，而在“哪个方案更适合当前项目”。
圆柱电池与方形、软包的液冷思路明显不同。由于其通常采用高密度阵列排布，且热量主要经侧壁导出，因此多采用蛇形冷却管。

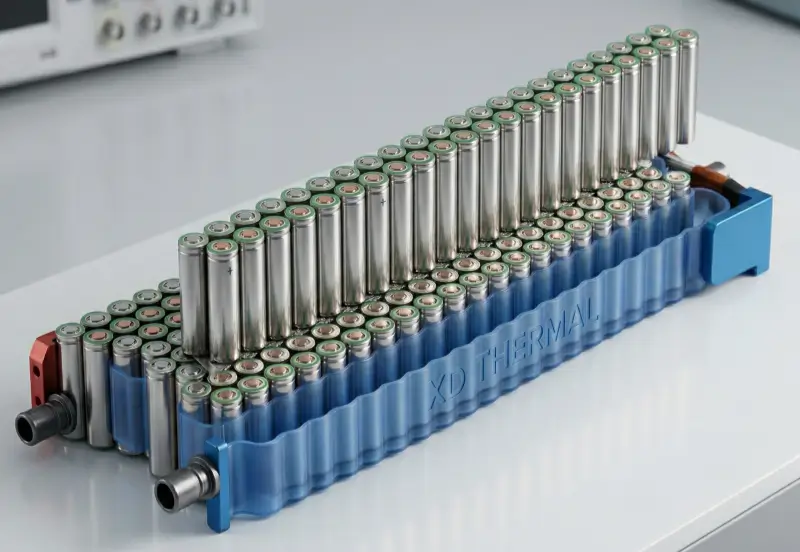

圆柱电池通常采用蛇形冷却管，是因为其热量主要经侧壁传出、阵列排布紧凑、侧面冷却更适合空间结构。蛇形冷却管可以在有限空间内增加换热路径，并改善电芯间温度均匀性。
常见圆柱电芯包括 18650、21700、4680、4695等，通常以高密度阵列方式布置，不适合直接使用大面积平板冷却。蛇形冷却管可以穿插在电芯排之间，在不明显增加模组体积的前提下，将冷却液带到更靠近热源的位置。对圆柱电池来说，液冷设计不仅是换热问题，还涉及热力学、流体力学、材料和制造工艺的协同。
在圆柱电池系统中，蛇形冷却管常见布局分为单排和多排。工程上并不存在脱离场景的统一最优解。
单排蛇形管和多排蛇形管都可行，主要依据包括：电池包内部结构冗余度、极限热负荷要求、冷却覆盖范围需求，以及代工厂的弯管与成型工艺能力。
单排蛇形管通常结构更简洁，布置相对容易；多排蛇形管则可能在冷却覆盖度和换热均匀性上更有优势，但制造难度也更高。项目选择时，必须同时评估热负荷大小、模组内部空间以及供应链加工能力。也就是说，蛇形管排布不是单纯的热设计问题，而是结构、工艺和成本共同决定的工程选择。
蛇形冷却管既是流体通道，也是结构件，因此材料和连接方式必须同时满足导热、加工和可靠性要求。
圆柱电池蛇形管通常采用3系铝合金，因为它兼具较好的导热性、挤压成型能力和弯管加工性；连接方式则常采用进炉钎焊(连续钎焊）或高频焊接（FSW），以保证管材与集流结构之间形成可靠连接。
材料选择不能只看导热性能，还要看能否稳定挤压成型、后续能否顺利弯管，以及焊后是否具备足够强度。3系铝合金正好兼顾这些要求，因此使用较多。连接方面，进炉钎焊和高频焊接都是成熟工艺，其中高频焊接通常会通过添加焊环并利用高频电流加热，使管材与集流结构可靠结合。这些细节直接关系到液冷系统的长期可靠性。
很多人关注蛇形管外部布局，却忽略了内部流道和中筋结构。实际上，这部分对强度和流体品质都非常关键。
蛇形管内部中筋的作用主要有两个：增强管道刚性，防止承压鼓胀变形；优化流体流动状态，减少涡流。常见经验值是：中筋间距约为流道厚度的2倍，中筋厚度一般为扁管壁厚的1–1.5倍。
中筋不仅是“加强筋”，也会影响冷却液在管内的流动稳定性。若没有合理支撑，流道在压力作用下更容易鼓胀变形，进而影响流量分配。合理的中筋设计则能在增强结构强度的同时，改善流体状态并减少不必要的流动损失。因此，圆柱电池液冷设计不能只看外部空间，还要深入到管内结构层面。
在流道设计中，很多人会认为“越大越好”，但对圆柱电池蛇形管来说，流道过大反而会带来新的风险。
圆柱电池蛇形管中，单个流道宽度通常控制在4 mm以内，主要是为了降低挤压和弯管过程中的结构变形风险。当需要更大流量时，通常通过增加并行流道数量来提升总流通面积。
流道尺寸必须与系统压力和制造工艺相匹配。若流道过宽，在挤压、弯管、焊接甚至服役过程中都更容易发生变形或局部失稳。相比直接放大单个流道，通过增加并行流道数量来提升总流量，通常更容易在流量能力、结构稳定性和制造可行性之间取得平衡。这体现的是成熟工程设计对可靠性和量产稳定性的优先考虑。
在高密度圆柱模组中，蛇形冷却管通常非常靠近活性电芯，因此液冷结构必须同时满足导热和绝缘要求。
圆柱电池必须同时考虑绝缘涂层和 TIM，因为液冷结构既要保证电气安全，又要保证热量高效传导。常见做法是：蛇形管表面喷涂 250 μm ± 50 μm的绝缘粉末涂层，耐压达到 1800–3000 V；同时配置0.5~0.8 mm厚的 TIM 材料提升接触传热效率。
绝缘层用于建立安全边界，避免冷却结构靠近高密度电芯时产生电气风险；TIM 则用于填补界面空隙、降低接触热阻，让热量更高效地从电芯侧壁传到冷却结构。对圆柱电池来说，绝缘和导热不是二选一，而是必须同时成立。只有蛇形管结构、流道尺寸、绝缘涂层和 TIM 协同设计，系统才能在散热性能、结构紧凑性和制造可行性之间取得平衡。
液冷板布局不能只看“底冷还是侧冷”，而应先判断电芯类型、空间条件、热路径、温差目标、散热负荷及制造约束。方形电池重点看空间、热路径和工况；软包电池重点看夹层空间、接触均匀性和受力稳定性；圆柱电池则重点围绕蛇形冷却管、流道尺寸、绝缘与制造工艺展开。真正优秀的液冷方案，不是某一种形式本身，而是能够在散热、结构、装配、成本与量产之间实现平衡。
